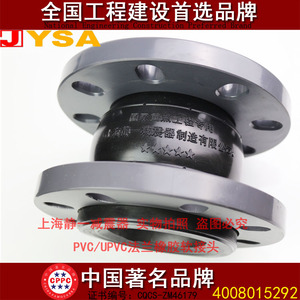

UPVC法兰三元乙丙橡胶软接头-上海静一减震器制造出品
评论:0
收藏:0
编号: A002
材质: EPDM橡胶
品牌: 上海松江静一
型号: KXT-DN25-DN350
免费热线: 4008015292
联系方式: 18221111468
产品保证
正品保证
快速发货
产品详情
产品评论(0)
销售记录(0)


编辑:上海静一减震器上海销售处

日期:2018/04-26

单位:上海静一减震器制造有限公司

地址:上海市松江区工业园区

注册地:上海松江

PVC法兰橡胶软接头主要有PVC聚氯乙烯塑料法兰和EPDM(三元乙丙)球体组成。

聚氯乙烯具有阻燃(阻燃值为40以上)、耐化学药品性高(耐浓盐酸、浓度为90%的硫酸、浓度为60%的硝酸和浓度20%的氢氧化钠)、机械强度及电绝缘性良好的优点。
EPDM橡胶又称三元乙丙橡胶,抗臭氧、耐紫外线、耐气候性和耐老化性优异,居通用橡胶之. 。适用温度在-50℃~+150℃。我厂通过对三元乙丙橡胶的高填充配合,使其性能达到.优,可适用于高复合型条件之下工作。


各部分材质Material of each part

序号
部位Position
材料Material Science
1

内、外衬  Inner and outer lining

天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR )、丁晴橡胶(NBR)、 氟橡胶(FKM)、三元乙丙橡胶(EPDM)、聚四氟乙烯(PTFE)
2
主体subject
天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁晴橡胶(NBR),氟橡胶(FKM)、三元乙丙橡胶(EPDM)
3
增压环Pressure ringf
多股铸铜钢丝Stranded copper wire
4
法兰lange

铸造、锻造碳钢Cast and forged carbon steel(Q235)不锈钢Stainless steel(201、304, 316, 321)塑料Plastic(CPVC, PVDF, PPH, UPVC, RPP)

主要技术参数Main technical parameters
项目 project
型号Model
KXT一10
KXT一16
KXT一25
备注Remarks
工作压力Mpa
Working pressure Mpa
1 .0(10)
1 .6(16)
2 .5(25)
A、如介质油,酸碱物质
B、工作温度有特殊要求
C、也可来函来图定制
D、订货时需说明

A. such as medium oil, acids and bases

B.working temperature has special requirements

C. you can also customize lettet to map

D. ordemg to specify
爆破压力Mpa
Bursting pressure Mpa
2 .0(20)
3 .0(30)
4 .5(45)
真空度Kpa VacuumKpa
53.3(400)
86.7(650)
100(750)
适用温度℃
Applicable temperature
一20℃一+115℃,特殊可达一30℃-+250℃

一20℃一1 15℃.(for sPeeial eonditions)it ean be一30℃一250℃

适用介质Applicable medium
空气、压缩空气、水、海水、热水、油、酸、碱等

Air, compresced air, water, sea water, hot water, oil, acid and alkali etc.

主要连接尺寸Main connection dimensions
公称通径DN

Nominal diameter DN

长度
Length L
(mm)
轴向位移

Axial displacement.

横向位移
Horizontal
displacement(mm)
偏转角度
Deflexion
angle
(a1+a2)
mm
inch
伸长
Extension
压缩
Compression
32
1 .25
95
6
9
9
15
4O
15
95
6
10
9
15
5O
2
105
7
10
10
15
65
2 .5
115
7
13
11
15
8O
3
135
8
15
12
I5
100
4
150
10
19
13
15
125
5
165
12
19
13
15
150
6
180
12
20
14
15
200
8
200
16
25
22
15
250
1O
230
16
25
22
15
300
12
245
16
25
22
15
350
14
255
16
25
22
15
400
I6
255
16
25
22
15
450
18
255
16
25
22
15
500
20
255
16
25
22
15
600
24
260
16
25
22
I5
700
28
260
16
25
22
15
800
32
260
16
25
22
15
900
36
260
16
25
22
15
1000
4O
260
16
26
24
15
1200
48
260
18
26
24
15
1400
56
350
2O
28
26
15
1500
60
350
20
28
26
15
1600
64
350
25
35
3O
10

注:1、特殊要求可技用户图纸制作,法兰标准采用GB/T9115.1-2000,可选配(GB、JB,HG、CB, ANSI, DIN, BSEN, NF, EN, JIS

ISO等)法兰标准生产。橡胶球体可做夭然橡胶、三元乙丙像胶、氯丁橡胶、丁基像胶、丁晴椒胶、氟像胶等。
2,悬空给水使用DN200以上产品.管道必须有固定支撑或固定托架.否则产品应安装防拉脱装置。

3、用户使用像胶接头,对应法兰应是脚门法兰或符合 GB/T9115.1《RF)法兰。

Note: 1. special requirements can be made according to user drawings, flange standard GS[19115.1一2000. optional (GB, JB, MG, CB, ANSI, DIN, BS

EN, NF, EN, JIS),ISO) standard production of flange. Rubber ball to three yuan of natural rubber, ethylene propylene rubber, chloroprene rubber, but

yl rubber. nitrile rubber, fluorine rubber, etc.

2, the use of water suspended above ON200. the pipemust be fixedorlixed support bracket. or product should be installed pull off device.

3, the use of rubber joints,the corresponding flange should be the valve flange or GB/T9116.1 (RF)flange.
